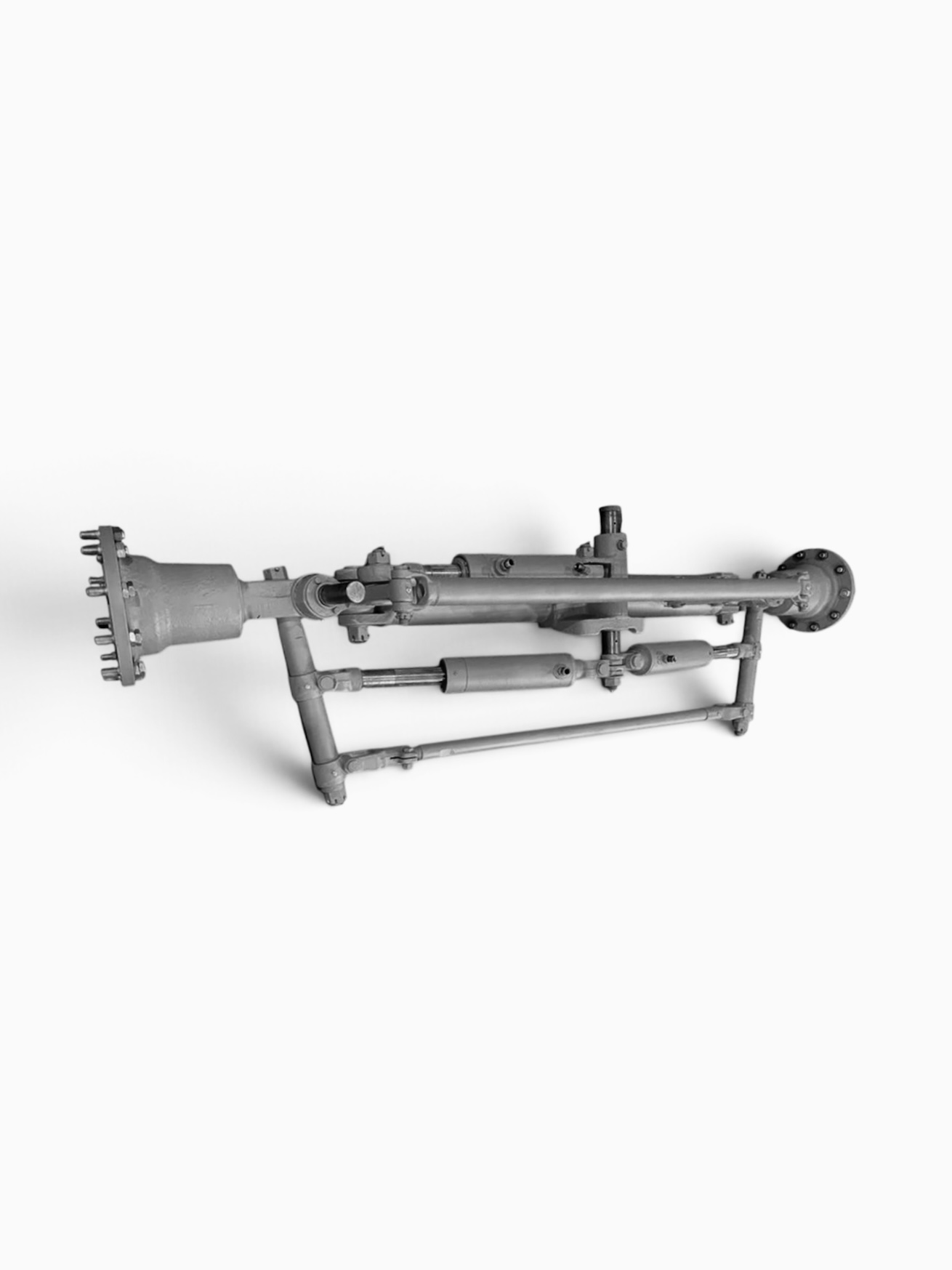

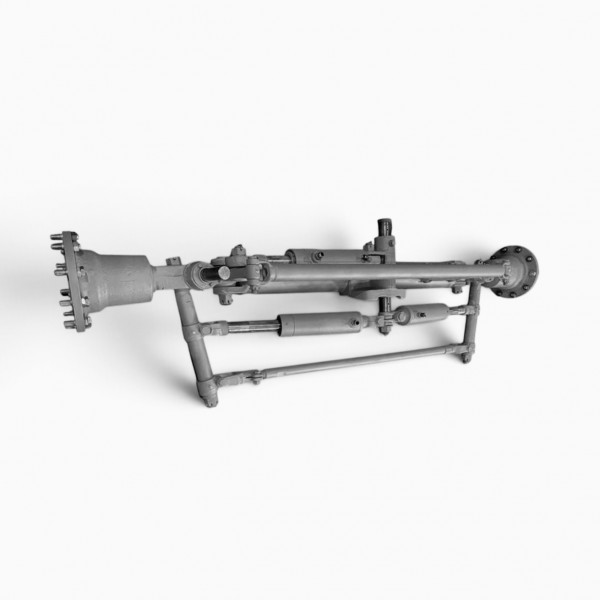

Передний мост ГС-14.02 260.06.00.00.000
Компания СТО-СЕРВИС предлагает Передний мост ГС-14.02 260.06.00.00.000
Передний мост 260.06.00.00.000 — управляемая неведущая ось, спроектированная для автогрейдера ГС-14.02. Узел выполняет сразу несколько критически важных функций: несущую, рулевого управления, наклона оси и опоры рамы. Конструкция принципиально отличается от мостов самосвалов — внутри балки нет главной передачи и дифференциала, она полая с усиливающими перегородками.
Функции моста
- Несущая — выдерживает значительную часть веса машины и навесного оборудования (отвала, двигателя).
- Рулевое управление — главная задача узла; обеспечивает поворот колёс на большой угол для высокой манёвренности автогрейдера.
- Наклон (бортовой крен) — гидравлический механизм Lean позволяет наклонять всю переднюю ось относительно рамы для более эффективной работы отвала под углом.
- Опора для рамы — через шарнирные соединения и рессоры передаёт нагрузки на раму машины.
Конструкция
Балка моста массивная, изогнутой формы — изгиб увеличивает дорожный просвет и угол поворота колёс. Изготовлена из высокопрочной стали, имеет шарниры для крепления к раме и цилиндров наклона. Мощные шкворневые узлы рассчитаны на большие боковые нагрузки при работе отвала и обеспечивают поворот колёс до 50∘ и более в каждую сторону. В центральной части балки расположен гидроцилиндр двойного действия механизма наклона — это ключевая рабочая функция узла. Колёса односкатные, с мощными дисками и шинами низкого давления; тормозные механизмы дискового типа размещены на ступицах. Рулевые тяги и сошка передают усилие от гидроусилителя руля на поворотные кулаки.
Технические характеристики
| Параметр | Значение |
|---|---|
| Грузоподъёмность на ось | 10–12 тонн |
| Угол поворота колёс | ±50∘ |
| Угол наклона (бортового крена) | ±15–20∘ |
| Колея | 2,2–2,4 м |
| Тип подвески | Жёсткое крепление к раме через шарниры или балансирную рессору |
Комплектация
- Балка моста в сборе
- Поворотные кулаки (цапфы) со шкворнями
- Ступицы колёс с подшипниками и уплотнениями
- Гидроцилиндр наклона моста
- Рулевая сошка и тяги
- Тормозные суппорты или механизмы
